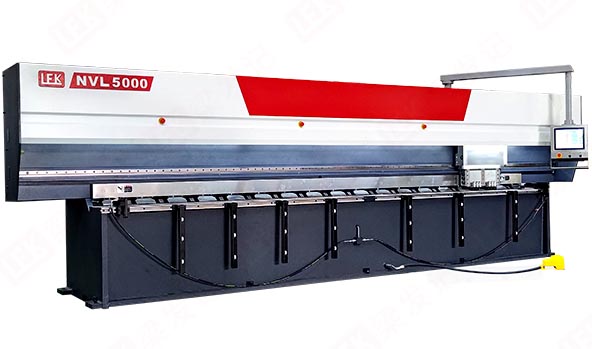

NVL5000
本机架结构采⽤钢板焊接⽽成,经过⾼温回⽕处理,消除内应⼒,能保持机架恒久性⾼精度要求; 本机配⽤专⽤⼯控数控系统,定位精确⽆误,刨槽⼒度强劲,进⼑深度稳定; 采⽤进⼝⾼精度⻮轮⻮条、直线导轨、⾼精度减速机及⾼速伺服⻢达等配合传动; 液压式板料夹钳及液压式独⽴送料夹钳,保证夹紧⼯件稳固。

咨询热线
400-830-6398
NVL5000
本机架结构采⽤钢板焊接⽽成,经过⾼温回⽕处理,消除内应⼒,能保持机架恒久性⾼精度要求; 本机配⽤专⽤⼯控数控系统,定位精确⽆误,刨槽⼒度强劲,进⼑深度稳定; 采⽤进⼝⾼精度⻮轮⻮条、直线导轨、⾼精度减速机及⾼速伺服⻢达等配合传动; 液压式板料夹钳及液压式独⽴送料夹钳,保证夹紧⼯件稳固。
咨询热线
400-830-6398
特大功率伺服电机
回程速度最⾼可达:180m/min;
特大功率主伺服电机,
具有高强劲切削力;
高精度减速机配上高扭力高速伺服马达传动;
定位准确,刨槽力度强劲,进刀深度稳定。
高精度导轨齿条
采用高精度导轨齿条,配合高速伺服马达,以达到稳定高速移动的效果
高效率切削刀架
高效率切削刀架可3-6把刨刀同时工作。
从右边开始进刀,完成刨程后高速回程。

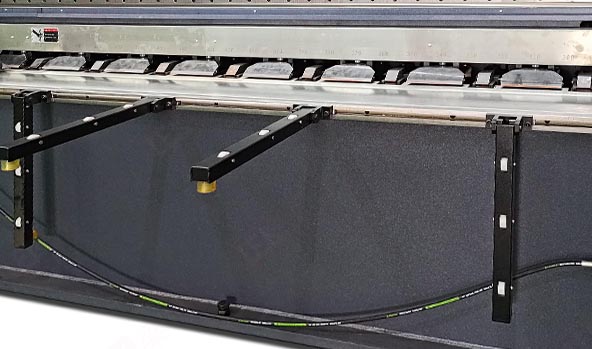

刀架冷却装置
刀架带有喷雾气冷却装置。
刨槽加工时电脑程式智能控制降温,
有效保护刀具,增加使用寿命。
根据加工材料不同,可选择:
滴水 / 吹气 / 喷雾3种不同的降温方式。

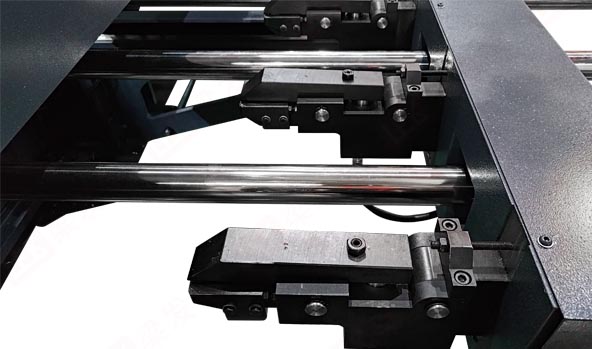

液压式板料夹钳
压力强劲,压料牢固稳定
送料后定位装置
采用伺服电机驱动,
紧凑式设计同步传动轴。
后管位螺杆导轨
采用精密滚珠螺杆和滚珠导轨,
传动位置精准。
后管位轴传动
后管位轴传动同步性高,
可高负载夹紧板材运行。
有效行程:1250mm / 1650mm(选购)
项目名称 | 型号及参数 | 单位 | |
NVL-5000 | |||
可加工板厚度 | 0.5~4 | mm | |
可加工板宽度 | 9~1250 | mm | |
可加工板长度 | 110~5100 | mm | |
刨刀架回程最高可达速度 | 160 | m/min | |
X轴 | 刨槽刀架左右移动行程 | 5100 | mm |
伺服电机功率 | 5.5 | kw | |
Y轴 | 后送料装置有效行程 | 1250 | mm |
后送料装置移动速度 | 150 | mm/s | |
伺服电机功率 | 1.3 | kw | |
Z轴 (Z1,Z2) | 刀架升降最大行程 | 15 | mm |
伺服电机功率 | 0.4*2 | kw | |
送料液压夹钳 | 17 | pcs | |
压料液压压 | 18 | pcs | |
液压站电机功率(380 V/50HZ) | 2.2 | kw | |
油箱容量 | 80 | L | |
机器重量 | 18000 | lg | |
机器外形尺寸 | 长 | 6800 | mm |
宽 | 2730 | mm | |
高 | 2050 | mm |
*本页面所展示产品外观、参数、性能描述、对比数据等均来自华辉数控工厂内部实验室,本集团自有产品的检测和实验,仅供参考,最终以实物为准。
电柜行业
钣金加工
家电行业
厨具行业
电梯制造业
广告行业
装饰灯饰行业
汽车行业
高效率刨槽双刀架
合金刀杆
刨槽刀全自动磨刀机
